SysTeh: Bispektralna kamera za ranu detekciju rizika
Kombinovanjem termalnog i optičkog kanala, bispektralna IP kamera TD-5463E1-VT2(19/PE) omogućava rano prepoznavanje temperaturnih anomalija, vizuelnu potvrdu događaja i inteligentnu analitiku. Takav pristup posebno je značajan u industrijskim objektima, gde pravovremena detekcija pregrevanja, požara ili neovlašćenog pristupa može da spreči ozbiljnije posledice
Piše: Goran Ružić, direktor, SysTeh; E-mail: goran.ruzic@systeh.com
Primena termovizijske tehnologije omogućava pouzdan nadzor u uslovima u kojima konvencionalni optički sistemi imaju ograničenja. Termalne kamere detektuju infracrveno zračenje objekata u LWIR opsegu od 8 do 14 μm i tako prepoznaju temperaturne razlike nezavisno od nivoa osvetljenja, čak i u prisustvu magle ili dima. Bispektralne kamere dodatno objedinjuju termalni i optički kanal, omogućavajući rano otkrivanje anomalija i vizuelnu potvrdu događaja.
Rana detekcija temperaturnih promena

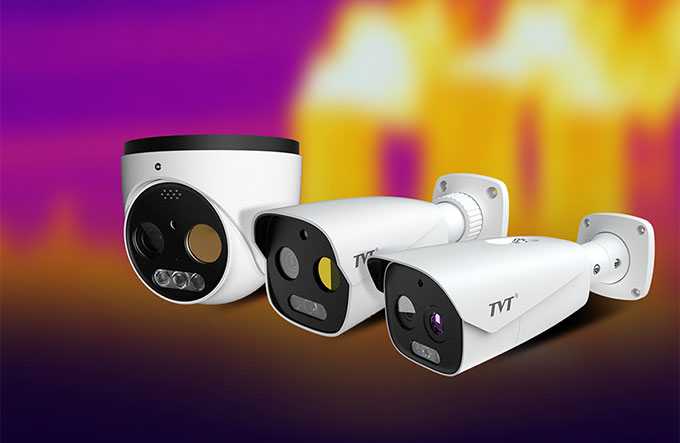

Primena bispektralne IP termalne kamere TD-5463E1-VT2(19/PE) analizirana je na primeru zaštite otvorenog industrijskog skladišta izloženog riziku od lokalnog pregrevanja materijala i neovlašćenog pristupa. Kamera kombinuje termalni senzor rezolucije 640×512 piksela i optički senzor od 5 MP, uz mogućnost definisanja temperaturnih zona, alarmnih pragova i virtuelnih linija za detekciju prelaska i ulaska u zaštićeni prostor.
Tokom testiranja kontrolisanim izvorom toplote, termalni senzor registrovao je povećanje temperature pre nego što je promena postala vidljiva na optičkom kanalu. Nakon prekoračenja definisanog praga, sistem je generisao alarm, označio lokaciju događaja i prosledio informaciju operateru putem sistema za upravljanje videom.
Osetljivost za industrijske primene
Termalni modul koristi VOx nehlađeni mikrobolometar sa spektralnim opsegom od 8 do 14 μm, rezolucijom 640×512 piksela, veličinom piksela od 12 μm i termalnom osetljivošću NETD <35 mK (@25 °C, F1.0). Takve karakteristike omogućavaju prepoznavanje malih temperaturnih razlika i rano otkrivanje pregrevanja električne opreme, ležajeva, transportnih sistema i uskladištenog materijala.
Analitika i povezivanje s drugim sistemima
Inteligentna videoanalitika obuhvata detekciju prelaska virtuelne linije, ulaska i zadržavanja u definisanoj zoni, klasifikaciju ljudi i vozila, kao i Hot Spot Detection, uz mogućnost merenja temperature u tački, duž linije ili na definisanoj površini. Putem ONVIF i RTSP protokola kamera se može integrisati sa VMS, SCADA, BMS i protivpožarnim sistemima, dok PoE napajanje pojednostavljuje instalaciju u postojećoj IP infrastrukturi.
Od projektovanja do višestepenog alarma
Projektovanje termovizijskog sistema zahteva primenu DORI metodologije (Detection, Observation, Recognition, Identification), uzimajući u obzir konfiguraciju objekta, udaljenost detekcije, položaj montaže, temperaturni kontrast i meteorološke uslove.
Kod rane detekcije požara moguće je definisati više temperaturnih pragova, od upozorenja operateru do aktiviranja procedura višeg prioriteta, poput prosleđivanja alarma, uključivanja dodatnih kamera ili povezivanja sa sistemima automatizacije objekta. Objedinjujući termografsku detekciju, optičku verifikaciju i inteligentnu analitiku, ova kamera može se primeniti u industrijskim postrojenjima, energetskim objektima, logističkim centrima i drugim okruženjima.
